Датчик тдсэ 406 311.001-м5э4





Датчик ТДСЭ 406 311.001-М5Э4 предназначен для защиты коммутационных узлов от эффектов цифровой дуги и работает в составе блока коммутации оптического БКО-1М.
<h4>Конструктивное исполнение</h4>
В состав блока коммутации входит:

электронное реле,
датчик.

Конструктивно электронное реле предназначено для установки на DIN-рейку.

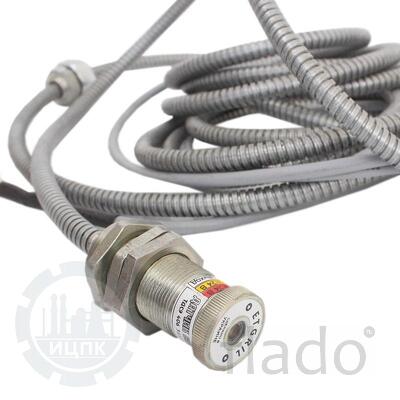

Датчик крепится в отверстие Ø19…20 мм при помощи двух гаек, входящих в комплект датчика. От датчика выходит кабель длинной от 3-х метров. Провода разного цвета. На корпусе датчика указаны названия цепей для каждого цвета. На концах проводов трубчатые оконцеватели.
Присоединение датчиков и исполнительных механизмов к электронному реле производить согласно маркировке на корпусе. Концы датчика подключать в следующей последовательности: «-» (желтый провод), «+» (красный провод), «IN» (белый провод). Подключение датчиков производится при выключенном электронном реле.
Фототранзистор в датчике является элементом контроля световой составляющей электрической дуги. Компаратор 1 определяет порог срабатывания по уровню освещенности, а компаратор 2 скорость нарастания освещенности. При срабатывании обоих компараторов на выходе датчика появляется управляющий импульс.
<img alt="Рис.1.Схема датчика" src="//ris.1.shema-datchika.jpg" width="300" height="145"><em>Рис.1.Схема подключения датчика ТДСЭ 406 311.001-М5Э4</em>
